机械制图常用符号
机械制图常用符号如下表：粗虚线和粗点画线的选用 （1）两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

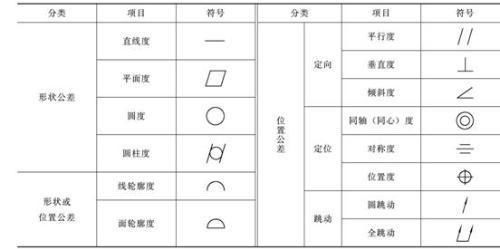

机械制图中图纸上的各种符号代表什么意思?
1 直线度（——） ，是限制实际直线对理想直线变动量的一项指标。
它是针对直线发生不直而提出的要求。
2 圆度（○） ，是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面（包括圆面、球面）的零件，在一正截面。
机械识图,工件图纸上的各种符号什么意思?
我是一个初学者有些复杂的工件图纸看不懂，所以请各位多介绍些符号和符。机械图纸上的有常见形体的三视图、剖视图、剖面图的识读，常用零件画法的训读，零件图、装配图的识读以及机械识图的基础知识等，各种符号的含义如下图：扩展内容：机械识图共分9个项目:抄画平面图形，三视图的形成与投影作。
普通车床工件图纸字母分别都代表什么
车床图纸字母分别都代表什么 以及符合 都代表什么 越全越好 谢谢1、机械图纸常见的符号如下图所示：2、机械制图的常用符号很多，最好是买一本机械制图的书籍做参考。
也可参考有关国标的内容：GB／T 12212-1990 技术制图 焊缝符号的尺寸、比例及简化表示法 GB／T 16675.1-1996 。
cad机械图纸中各个符号代表的是什么意思
我没学过CAD但想看懂图纸中的一些符号，如平行 垂直 半径等基本的符号，。cad机械图纸符号：直径符号%%c Ⅰ级钢筋%0 Ⅱ级钢筋%1 Ⅲ级钢筋%2 Ⅳ级钢筋%3 5号钢钢筋%4 ±号%%p 角钢%1 工字钢%2 槽钢%3 方钢%4 扁钢%5 卷边角钢%6 卷边槽钢%7 卷边Z型钢%%。
