cad如何标注公差代号

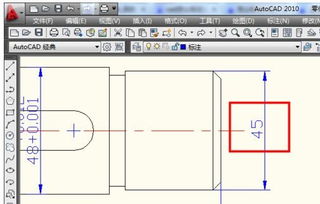

1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。
2、通常我们标注公差可以在“标注样式”里面设置。
点击工具栏上的“标注样式按钮。
CAD中如何标注尺寸公差和配合公差?
方法一： 通过在使用的尺寸样式中设置公差，从而让标注含有公差；方法二： 在标注 的属性对话框中，修改“公差”区域中的公差类型及上下偏差；方法三： 在标注属性对话框中的文字替代区域，或者在尺寸标注的过程中，选择“文。
cad中怎么标注公差
在CAD中打开形位公差(快键TOLERANCE)面板，选择填入公差符号，公差和基准 引线(快键LE)和基准需要自己另外画，画好后标注在适当位置即可
CAD公差怎么标注啊? 执行命令是什么?
1、首先打开一个需要公差标注的cad零件图,想要进行普通标注。
2、在cad命令行中输入ed然后按回车键确定。
3、此时光标会变成小方块,点击选择想要改为公差的标注会出现文字编辑窗口。
4、在标注45后面输入%%p0.05(%%p会自动变成。
cad怎么给尺寸标注公差
1、假如我们在CAD输入尺寸为20，上公差为+0.3，下公差为0，操作方法：输入ED命令编辑标注值，在<>输入+0.3^0，在选中点击a/b即可，如图：选中+0.3^0，如图：点击上面的a/b，结果如图：结果出来，看图;2、如果你。
