一灯二开关接线图
动作原理图解释:左侧L打至L1接通电路，打至L2断开电路，同样的右侧L打至L1位置接通电路，打至L2位置断开电路，任何一个单联双控开关都可以单独控制指示灯的亮和灭。

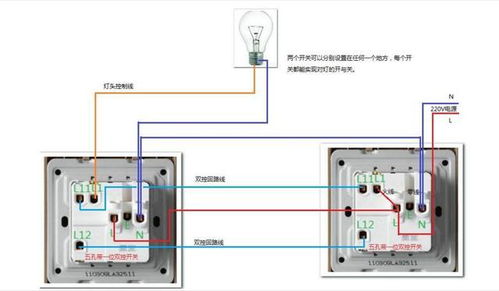

一灯二控开关接线图
1、红色火线接入左侧双控开关L端，也就是中间的那个端子上。
2、从L1、L2两端的端子上分别接出两颗黄色的控制线，对应接在右侧开关的L1、L2端子上。
3、从右侧双控开关的L端接出一颗控制火线至灯头火线端子上，然后再从灯头。
一灯两控接线图以及接法附开关图
1、一灯两控接线图如下：2、接法附开关图如下：
一个灯两个开关接线图
一个灯两个开关接线图一、实物接线图如下 二、电路图如下
