单开双控开关怎样接线?
单开双控开关怎样接线，如图，求高手指点第一个开关接线完成了，以下开始接第二个开关。
第4步 请点击输入图片描述 第5步 第6步由此，接线完成。
然后将开关塞入底盒，拧紧螺丝，并装上翘板。
3、单开双控开关接线通电进行试验 请点击输入图片描述 左开右闭 请点击。
单开双控怎么接线图解法
如果是当单控开关使用，把火线接L或COM接口上，控制引线接L1接口上就可以了，L2接口空着不用管它即可。

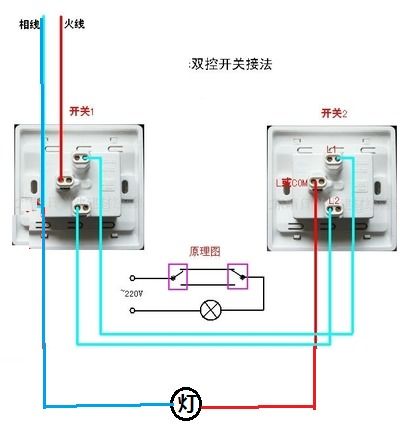

如果是无其它位置的双控开关同时控制一盏照明灯的话，按照下图进行即可：插座开关接线图：
单开双控开关接线图解
1、一开双控开关指的是两个不同地方控制一个灯，开关上会有L,L1,L2三个接线孔。
2、下面简画图中可以看出火线是直接进开关接L孔，零线直接接灯，双联线分别接在两个开关L1，L2孔上，控制线一头接在另外一个开关的L。
单开双控接线图
一个单开双控开关怎样控制一盏灯，这个开关中间的是L,上面是L2,下面是L1。单开双控是电器开关控制方法之一，有单开单控、单开双控，双开双控等之分。
单刀双掷开关的两个作用：一是可以控制电源分别向两台设备输出。
二是可以控制一台设备作不同的输出形式。
单开双控接线图如下：。
