与门电路,与门电路原理图

作者:姜天和 时间:2023-05-24 23:44:34

什么是与门电路和或门电路?

  “门”是这样的一种电路:它规定各个输入信号之间满足某种逻辑关系时,才有信号输出,通常有下列三种门电路:与门、或门、非门(反相器)。
  从逻辑关系看,门电路的输入端或输出端只有两种状态,无信号以“0”表示,有信号以。

与门电路原理图

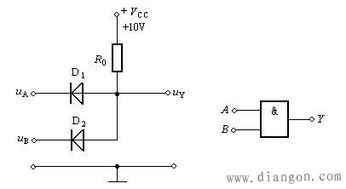

  与门电路原理图如下:当S1、S2均拨至位置“2”时,A、B端对地电压都为0V,由于E点电压(注:各点电压均指该点对地电压。
  以下同)为3v,所以二极管VD1、VD2都导通,E点电压马上下降到07V,Y端输出电压为07V。
  当S1。

什么叫与门、非门、或门

  1、与门 与门又称为“和电路”、逻辑“积”和逻辑“和电路”。
  它是执行和操作的基本逻辑门电路。
  门有多个输入和一个输出。
  当所有输入为高电平(逻辑1)时,输出为高电平,否则输出为低电平(逻辑0)。
  2、或门 或门又。

什么叫与门、非门、或门

与门电路最基本原理

  问题很简单,就是把这个图连在有电源而且有开关的电路图中,随便画一个。原理如图,RL 远大于 R1 ,如 :R1 = 1K Ω,RL = 100KΩ 。
  K1 或 K2 、或者 K1 、K2 同时接地(开关下拨),闭合电路接通, Y 输出是二极管的正向电压 0.7 V ,即输出低电平;只有 K1、K2 同时接高电平 (。
