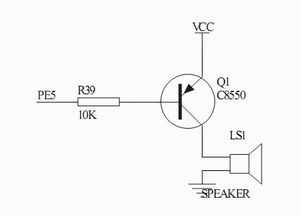

蜂鸣器的驱动电路
蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。
1．蜂鸣器发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向。
四种蜂鸣器驱动电路分析及疑问,求解答
原因？当采用其他IO（内部有上拉电阻）控制时，通过测该口的电平发现是低电平。
由电路可以分析，蜂鸣器驱动是应该是高电平驱动的。
出 现这种原因，可能是B极拉低了电平值，导致电路根本无法工作。
也许是跟单片机内部、外部的。
单片机驱动蜂鸣器电路?
而无源蜂鸣器内部是不带振荡源的，要让他响必须给 500Hz～4.5KHz 之间的脉冲频率信号来驱动它才会响。
有源蜂鸣器往往比无源蜂鸣器贵一些，因为里边多了振荡电路，驱动发音也简单，靠电平就可以驱动，而无源蜂鸣器价格比较便宜。
蜂鸣器驱动电路的原理是什么?
该音乐门铃电路原理如附图所示。
IC1等元件组成红外发射电路，由IC1、RP、R1、C1构成多谐振荡频率，按图示元件数据，振荡频率约40kHz，输出电流为100--200mA，可驱动红外发光二极管D1发射出40kHz调制红外脉冲。
IC2是红外接收。
